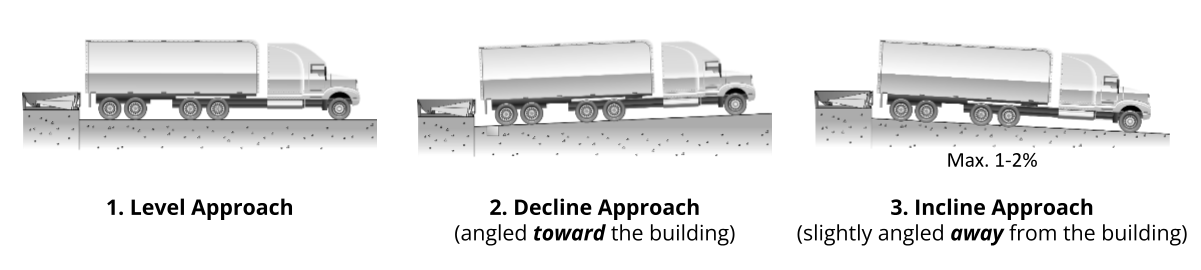

Aproximación al muelle
Enfoque de nivel
Un diseño ideal es una inclinación leve que no impida la colocación de los remolques, sino que permita la escorrentía del agua. Esto también ayuda a prevenir posibles daños al edificio causados por remolques con una inclinación pronunciada al ser colocados por camiones de apoyo.

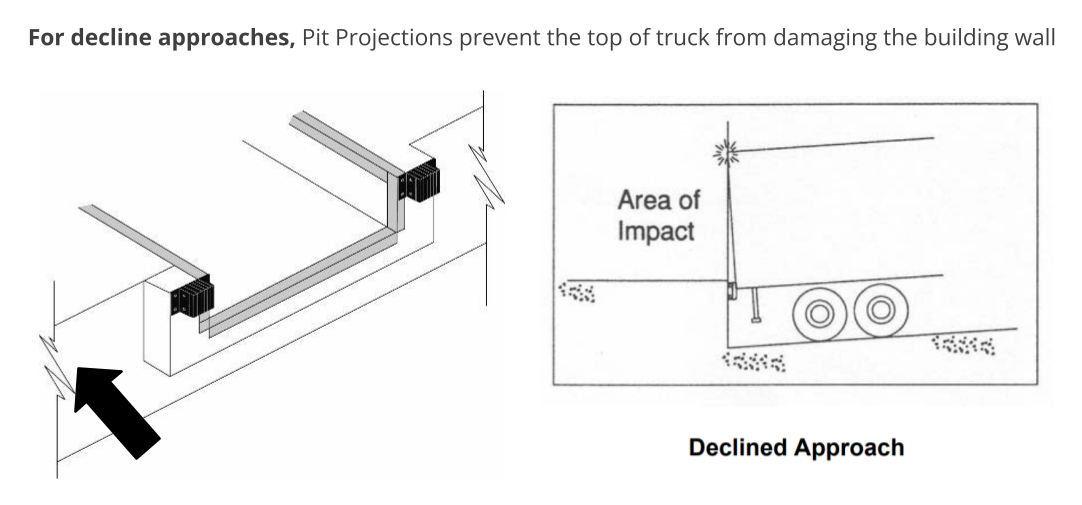

Enfoque rechazado
Las zonas de acceso en declive se construyen cuando el piso del edificio está a nivel del suelo exterior. Para lograr una altura adecuada del muelle para las operaciones de carga y descarga de camiones, el acceso al muelle debe construirse incorporando un declive al edificio.
Existen algunos problemas preocupantes con un acceso inclinado al muelle. Estos incluyen: dificultad para retirar la nieve, drenaje de agua, acumulación de escombros y fuertes impactos sobre el muelle. También existe la posibilidad de daños graves en la pared del edificio por el impacto de la parte superior del remolque. Los camiones que se aproximan pueden generar fuertes impactos desde una corta distancia. Se debe proporcionar una proyección de parachoques mayor o un muelle proyectado para evitar daños al edificio.
Se deben tener consideraciones especiales al incorporar otros equipos de muelle de carga con acceso inclinado al muelle. Los sellos del muelle deben ser cónicos para adaptarse al ángulo del remolque. Si no son cónicos, no se logrará un sellado eficaz y es probable que se dañen. Los retenedores del vehículo también deben tener una proyección suficiente para garantizar un funcionamiento correcto y la seguridad.
Superar el impacto contra la pared del edificio es fácil. En proyectos de nueva construcción, el muelle puede proyectarse lo suficiente para evitar que la parte superior del remolque impacte contra la pared.

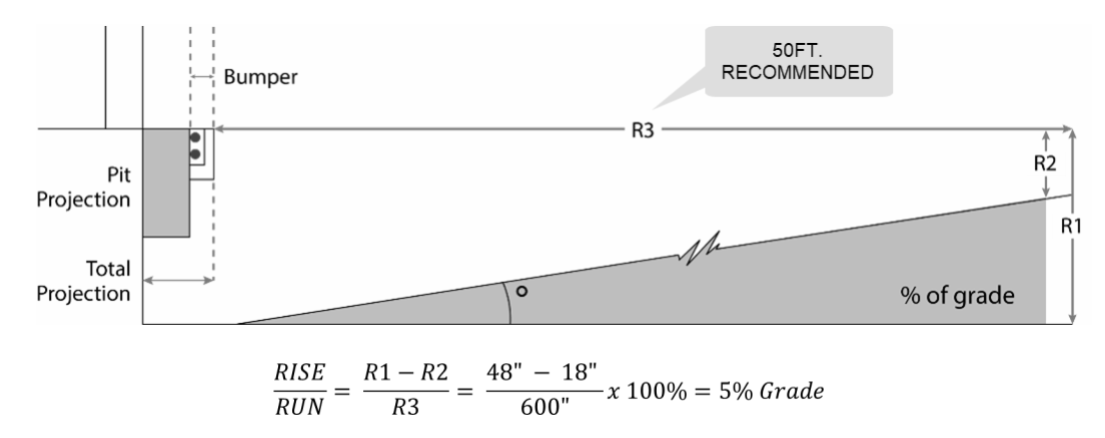

La proyección requerida se determina según el porcentaje de pendiente. Para calcular la pendiente, mida la diferencia de altura desde el muelle hasta un punto fijo a aproximadamente 15 metros de distancia. Divida la diferencia de altura entre la longitud medida, en pulgadas (por ejemplo, 45 cm de diferencia en una distancia de 1524 cm. 1524/1524 = 0,03 x 100 = 3 % de pendiente). Los accesos inclinados no deben superar una pendiente del 10 % para garantizar un funcionamiento correcto y eficiente del muelle.
% de calificación: (R1-R2) ÷ Carrera (R3)

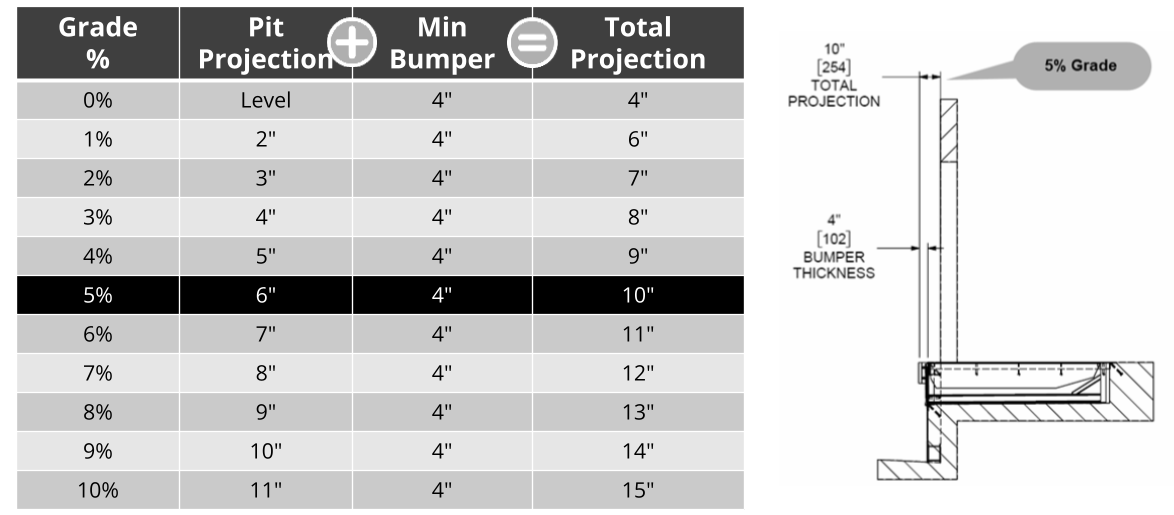

Muelles en voladizo y proyecciones de foso
Esta configuración protege el edificio contra el ingreso de camiones.
La longitud de la proyección aumenta proporcionalmente a la pendiente. Si se instalan sujeciones, las placas de extensión deben solicitarse con la misma proyección.
La penetración del labio del muelle (adquisición) debe considerarse considerando las proyecciones y el tamaño de los parachoques. Se requiere una penetración mínima de 4 a 6 pulgadas para la operación segura del muelle.
